Альтернативная энергетика давно перестала быть инженерной экзотикой, превратившись в надежный инструмент обеспечения автономности зданий. В этой статье наша редакция детально разбирает физику работы фотоэлектрических модулей, базовую комплектацию домашней электростанции и дает исчерпывающие ответы на самые частые вопросы владельцев частной недвижимости.

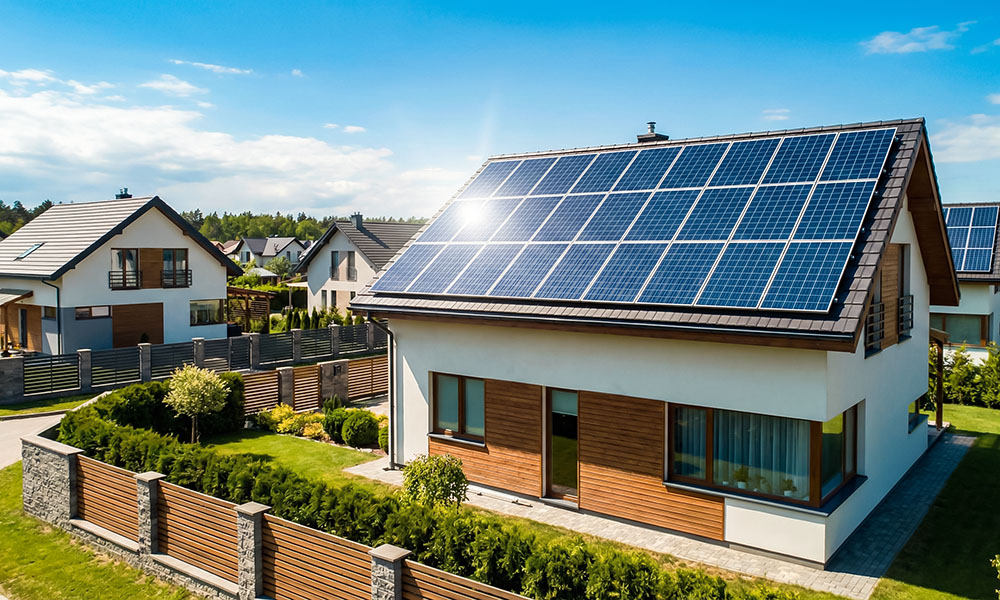

Солнце – колоссальный и практически неисчерпаемый источник энергии. Объем излучения, достигающего поверхности Земли всего за полтора часа, способен покрыть годовую потребность всего человечества в электричестве. Однако укротить этот потенциал и направить его в бытовую розетку удалось сравнительно недавно. Сегодня домашние солнечные электростанции (СЭС) становятся неотъемлемой частью инженерных систем умного дома, обеспечивая независимость от муниципальных сетей.
Физика процесса преобразования солнечной энергии
Фундамент солнечной энергетики базируется на явлении, которое в физике называется фотоэлектрическим эффектом. Если говорить профессиональным языком, процесс генерации начинается в тот момент, когда кванты света (фотоны) сталкиваются с полупроводниковым материалом панели – чаще всего кремнием. Энергия фотонов выбивает электроны из кристаллической решетки кремния в зоне p-n перехода, заставляя их направленно двигаться. Так возникает постоянный электрический ток (DC).
Но напрямую питать телевизор или холодильник от панелей нельзя. Постоянный ток по кабельным трассам (так называемым «стрингам») поступает в ключевой узел системы – инвертор. Это высокотехнологичное устройство преобразует постоянный ток в привычный нам переменный ток (AC) с напряжением 230 В и частотой 50 Гц, синхронизируя синусоиду с параметрами внутренней электросети здания.
Из чего делают фотоэлектрические модули?
Солнечная панель – это не монолитный блок, а матрица, состоящая из множества отдельных ячеек, объединенных токопроводящими шинами и защищенных закаленным стеклом с антибликовым покрытием. Согласно профильным стандартам (в частности, ГОСТ Р 51594-2000), подавляющее большинство современных модулей производится на базе кристаллического кремния (c-Si). На рынке доминируют два типа:
Таблица сравнения типов кремниевых панелей
| Характеристика | Монокристаллические (Mono) | Поликристаллические (Poly) |
| Визуальные отличия | Однородный черный или темно-серый цвет | Неоднородный темно-синий цвет, видна текстура кристаллов |
| Коэффициент полезного действия (КПД) | 19-22% (высокий) | 15-18% (средний) |
| Поведение при высоких температурах | Меньшая деградация мощности при нагреве | Существенное падение генерации при сильном нагреве |
| Требуемая площадь кровли | Минимальная (выдают больше Вт с 1 кв.м) | Требуется больше места для аналогичной мощности |
| Ценовой сегмент | Премиум (высокая стоимость) | Бюджетный (более доступные) |
Рекомендуем отталкиваться от площади вашей кровли. Если место ограничено, а инсоляция (уровень солнечного облучения) в вашем регионе высокая, монокристалл станет оптимальным выбором.

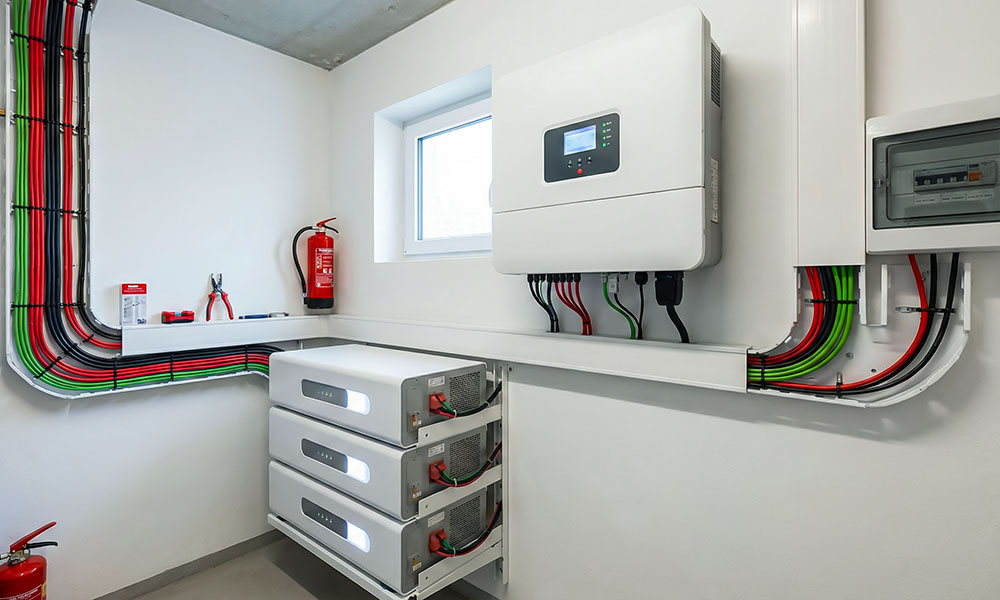

Базовая архитектура домашней электростанции
Чтобы система работала надежно и безопасно, она должна включать строго определенный набор компонентов:
- Фотоэлектрические модули (ФЭМ): Непосредственно генераторы постоянного тока.
- Сетевой или гибридный инвертор: «Мозг» системы, отвечающий за преобразование тока и распределение потоков мощности.
- Контроллер заряда (MPPT): Устройство, отслеживающее точку максимальной мощности и обеспечивающее правильный режим заряда аккумуляторов.
- Аккумуляторные батареи (АКБ): Буферная емкость для хранения излишков энергии (чаще всего применяются литий-железо-фосфатные LiFePO4 сборки).
- Защитная автоматика: Устройства защиты от импульсных перенапряжений (УЗИП), плавкие вставки постоянного тока и автоматы.
Часто задаваемые вопросы о солнечных панелях
При проектировании систем электроснабжения наша редакция регулярно сталкивается с типовыми вопросами от заказчиков. Ниже мы детально разбираем самые важные из них.
Как работают солнечные панели ночью?
Законы физики непреклонны: без солнечного света фотоэлектрический эффект не возникает. После захода солнца панели уходят в спящий режим и не генерируют ни ватта энергии. Однако это не означает, что дом останется без электричества. Снабжение в ночное время обеспечивается двумя способами:
- Автономные и гибридные системы: Дом питается от энергии, которую инвертор заботливо накопил в аккумуляторных батареях в течение светового дня.
- Сетевые системы (без АКБ): Инвертор переключает питание на внешнюю муниципальную сеть. Если в вашем регионе работает система взаимозачетов (микрогенерация), дневные излишки энергии отдаются в общую сеть, а ночью вы «забираете» их обратно.
Будет ли система вырабатывать ток в пасмурные дни?
Распространенный миф гласит, что тучи полностью останавливают работу СЭС. На самом деле фотоэлектрические модули способны улавливать рассеянный свет. Да, плотная облачность снижает КПД системы, и генерация падает до 10-25% от номинальной мощности, но процесс не останавливается. Кроме того, дождь несет и позитивный эффект: он смывает с поверхности стекла пыль и пыльцу, которые со временем образуют пленку и снижают пропускную способность покрытия.
Как узнать, подходит ли мой дом для использования солнечной энергии?
Далеко не каждое здание пригодно для монтажа СЭС. Прежде чем закупать оборудование, рекомендуем провести аудит кровли по трем параметрам:
- Ориентация и угол наклона.
Идеальный сценарий для северного полушария – южный скат крыши с углом наклона от 15 до 40 градусов. Отклонения на восток или запад снизят суммарную дневную генерацию. - Состояние стропильной системы.
Массив панелей создает серьезную статическую и ветровую нагрузку. Устанавливать модули на ветхую крышу категорически запрещено. - Затенение.
Даже небольшая тень от дымохода, соседнего здания или кроны дерева, падающая на одну ячейку, может снизить производительность всей цепочки (стринга) панелей до 50%. В таких случаях применяются микроинверторы или оптимизаторы мощности.
Безопасна ли солнечная электростанция для домашней электросети?
Любое генерирующее оборудование несет потенциальную опасность, если оно интегрировано без соблюдения Правил устройства электроустановок (ПУЭ). Постоянный ток напряжением 400-800 Вольт (а именно столько генерирует массив на крыше) при коротком замыкании образует устойчивую электрическую дугу, которая может стать причиной пожара.
Именно поэтому критически важно использовать специализированную автоматику: кабели в двойной изоляции, стойкие к ультрафиолету, разъемы стандарта MC4, а также УЗИП на стороне постоянного тока, защищающие инвертор от наведенных токов при ударе молнии. При грамотном инженерном расчете и профессиональном монтаже солнечные панели абсолютно безопасны для домашней сети и бытовых приборов.
Как следить за эффективностью системы?
Современные инверторы оснащаются Wi-Fi или LAN-модулями телеметрии. Вся информация о работе станции (напряжение на стрингах, температура оборудования, объем выработанных кВт*ч за день/месяц/год) передается на облачный сервер. Владелец дома может в любой момент зайти в мобильное приложение и оценить, корректно ли работает система, сколько энергии было сгенерировано и каков процент автономности здания за текущий период.
Установка солнечных панелей – это сложная инженерная задача, требующая точных расчетов. Однако при правильном подходе такая система способна не только повысить отказоустойчивость дома и защитить вас от скачков напряжения в сети, но и существенно капитализировать стоимость самой недвижимости.
