Правильный выбор автоматического выключателя – залог пожарной и электрической безопасности вашего дома. В этом материале мы детально разберем ключевые параметры защитной автоматики: от расчета номинального тока по выделенной мощности до выбора время-токовых характеристик и отключающей способности, опираясь на действующие строительные нормы (ПУЭ и ГОСТ).
Проектирование инженерии частного дома не терпит дилетантского подхода. Сердцем электрической сети любого коттеджа является распределительный щит, а его главным «телохранителем» – вводной автоматический выключатель (ВА). Ошибки при его выборе чреваты не только постоянными ложными срабатываниями (когда «выбивает пробки» при включении чайника), но и серьезными авариями, вплоть до расплавления проводки и пожара.
Давайте отложим в сторону рекламные буклеты производителей и подойдем к выбору автоматики с сугубо инженерной точки зрения.
Какие функции выполняет автоматический выключатель и зачем он нужен?
Многие пользователи ошибочно полагают, что автомат защищает бытовые приборы. Это в корне неверно. Автоматический выключатель защищает исключительно кабельную линию от перегрева и возгорания.
Конструктивно модульный автомат содержит два типа расцепителей, каждый из которых выполняет свою задачу:
- Тепловой расцепитель (биметаллическая пластина): Защищает сеть от перегрузки. Если вы одновременно включили стиральную машину, духовой шкаф и обогреватель, ток в цепи превысит номинальный. Пластина медленно нагреется, изогнется и разорвет цепь до того, как начнет плавиться изоляция кабеля.
- Электромагнитный расцепитель (соленоид с сердечником): Реагирует на токи короткого замыкания (КЗ). При КЗ ток возрастает мгновенно в десятки раз. Электромагнит срабатывает за доли секунды, предотвращая термическое разрушение проводки и дуговое замыкание.
Как рассчитать номинальный ток автоматического выключателя для частного дома?
Номинальный ток (In) – это базовое значение тока, которое автомат способен пропускать через себя бесконечно долго при нормальной температуре окружающей среды (по ГОСТ IEC 60898-1-2020 базовой считается температура 30°C).
Для частных домов расчет номинала вводного автомата жестко привязан к выделенной электрической мощности, которую предоставляет энергоснабжающая организация (обычно по ТУ это 15 кВт).
Расчет производится по классической электротехнической формуле.
Для однофазной сети (230 В):
Для трехфазной сети (400 В):
Где:
- P – выделенная мощность в ваттах;
- U – фазное или линейное напряжение;
- cosφ – коэффициент мощности (для бытовых сетей обычно принимается равным 0.9-1.0).
Чтобы избавить вас от рутинных вычислений, ниже представлена сводная таблица, опирающуюся на требования СП 256.1325800.2016 (Электроустановки жилых и общественных зданий).
| Выделенная мощность (P) | Тип сети (напряжение) | Расчетный ток (I) | Рекомендуемый номинал ВА (In) | Сечение медного вводного кабеля |
| 5 кВт | Однофазная (230 В) | 22.7 А | 25 А | 3 × 4 мм² |
| 7 кВт | Однофазная (230 В) | 31.8 А | 32 А | 3 × 6 мм² |
| 11 кВт | Однофазная (230 В) | 50.0 А | 50 А | 3 × 10 мм² |
| 15 кВт | Трехфазная (400 В) | 22.7 А на фазу | 25 А (3-полюсный) | 5 × 4 мм² или 5 × 6 мм² |
Важно помнить, что согласно ПУЭ (п. 3.1.4), номинальный ток аппарата защиты должен согласовываться с допустимым длительным током кабеля. Нельзя ставить автомат на 40 А, если к нему подключен провод сечением 2.5 мм² – кабель сгорит быстрее, чем тепловой расцепитель «поймет», что произошла перегрузка.

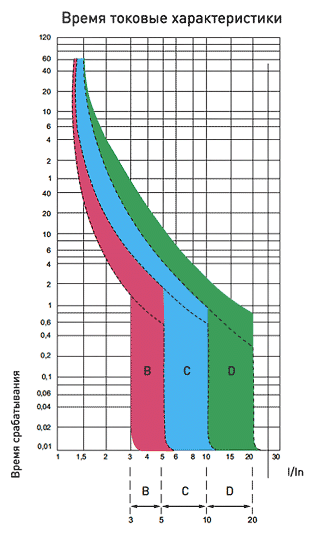

Что такое время-токовая характеристика (кривая отключения) и какую выбрать?
Время-токовая характеристика (ВТХ) определяет чувствительность электромагнитного расцепителя к кратковременным скачкам тока (например, пусковым токам компрессоров холодильников или насосов).
В бытовом секторе применяются три основные категории:
- Тип B (срабатывание при 3-5 In): Самая чувствительная автоматика. Отлично подходит для старых домов со слабой проводкой, протяженных линий и чисто активной нагрузки (освещение, ТЭНы).
- Тип C (срабатывание при 5-10 In): Универсальный стандарт. Рекомендуется использовать в 90% случаев для розеточных групп и на вводе в частный дом. Спокойно выдерживает пусковые токи бытовой техники.
- Тип D (срабатывание при 10-20 In): Индустриальный вариант. В частном доме применяется крайне редко – исключительно для линий, питающих станки, мощные глубинные скважинные насосы или трансформаторы (оборудование с тяжелым пуском).
Отключающая способность: 4.5 кА, 6 кА или 10 кА?
Предельная коммутационная способность (ПКС) – это максимальный ток короткого замыкания, который автомат способен разорвать, не разрушившись сам (не сварив контакты электрической дугой).
На лицевой панели автомата эта цифра обычно указана в прямоугольной рамке:
- 4500 А (4.5 кА): Бюджетная серия. Допускается ПУЭ для старого жилого фонда, где высокое сопротивление петли «фаза-нуль» не позволит развиться мощному току КЗ. В современном загородном строительстве использовать не рекомендуется.
- 6000 А (6 кА): Золотой стандарт для современного частного дома и квартир. Оптимальный баланс цены и надежности.
- 10000 А (10 кА): Профессиональная серия. Необходима, если ваш дом находится в непосредственной близости от трансформаторной подстанции (ТП), где потенциальные токи КЗ могут достигать колоссальных значений.

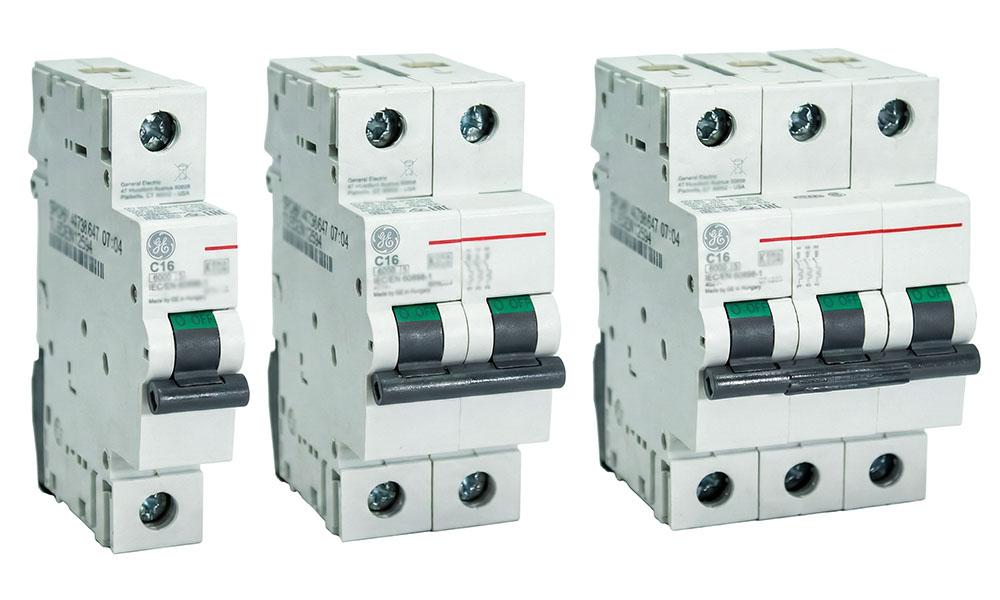

Сколько полюсов должно быть у вводного автомата?
Выбор количества полюсов зависит от типа питающей сети и системы заземления.
- Однофазная сеть (220-230 В): Рекомендуется устанавливать двухполюсный (2P) автомат. Он одновременно разрывает и фазу (L), и рабочий ноль (N). Это критически важно для безопасности при обслуживании щита и в случае аварии «отгорание нуля» на питающей подстанции, когда на нулевом проводнике может появиться опасный потенциал.
- Трехфазная сеть (380-400 В): Используется трехполюсный (3P) или четырехполюсный (4P) автомат. Четырехполюсный (разрывающий 3 фазы и ноль) обязателен при системе заземления TT (независимый контур). При системе TN-C-S допускается использование трехполюсного автомата, так как PEN-проводник (совмещенный ноль) разделяется до вводного аппарата коммутации.
Идеальный вводной автомат для современного коттеджа с выделенной мощностью 15 кВт – это трехполюсный аппарат номиналом 25 А, с кривой отключения C и предельной коммутационной способностью не менее 6 кА, выпущенный проверенным брендом. Экономия 500 рублей на «ноунейм»-автомате из ближайшего строительного рынка может обойтись в миллионы при восстановлении дома после пожара.
Виктор Краев
Инженер-электрик, специалист по автоматизации и безопасности зданийОн объединяет классическую электромонтажную школу (ПУЭ, ГОСТ) с передовыми IT-решениями. Он знает, как безопасно развести проводку в деревянном доме и как заставить чайник включаться по голосовой команде, а свет – подстраиваться под биоритмы владельца.
