Экспертный анализ целесообразности использования гофрированных труб при электромонтаже. В статье подробно рассмотрены технические нормы, свойства кабеля ВВГнг-LS и специфика прокладки в различных конструкциях: от каркасных стен и горючих перекрытий до бетонной стяжки и штроб. Практические рекомендации по выбору типа защиты.

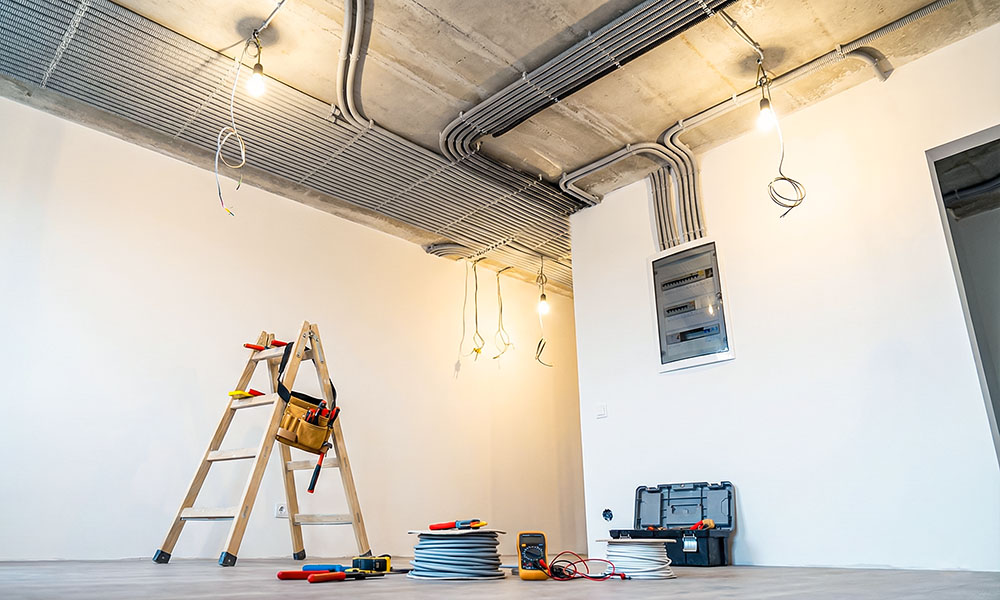

укладка кабеля в гофру и разводка электрики по потолку

Вопрос о том, нужна ли гофра для проводки, вызывает жаркие споры как среди заказчиков, так и в профессиональном сообществе электриков. С одной стороны, существует нормативная база (ПУЭ, СП), с другой – сложившаяся практика и желание сэкономить бюджет или, наоборот, «сделать на века». Чтобы понять, нужна ли электрическая гофра в конкретном случае, необходимо отойти от дилетантских советов и обратиться к физике процессов, характеристикам современных кабелей и требованиям пожарной безопасности.

Функция гофры: защита или декорация?

Прежде чем решать, нужно ли провода укладывать в гофру, разберемся с её назначением. Гофрированная труба (будь то ПВХ, ПНД или полипропилен) выполняет три основные функции:

  1. Механическая защита. Предотвращает повреждение изоляции кабеля при заливке бетоном, ударах или сдавливании.
  2. Сменяемость проводки. Теоретическая возможность перетянуть кабель без вскрытия стен (на практике реализуема только на прямых коротких участках).
  3. Пожарная безопасность. Локализация возгорания при коротком замыкании (актуально для негорючих материалов).

Однако современные кабели, такие как ВВГнг-LS (винил-винил-голый, не горючий, с низким дымовыделением), уже обладают двойной изоляцией и высокой устойчивостью к внешним воздействиям. Отсюда возникает закономерный вопрос: нужно ли кабель ВВГнг прокладывать в гофре дополнительно?

Прокладка в каменных конструкциях: стены и штробы

Один из самых частотных вопросов собственников жилья при ремонте: нужна ли гофра в штробе? Если мы говорим о кирпичных, газобетонных или бетонных стенах, то материал основания является негорючим. Согласно ПУЭ, кабель с индексом «нг» допускается прокладывать непосредственно в теле штукатурки или бетона.

Нужна ли гофра в штробе для электропроводки с практической точки зрения? Скорее нет, чем да.

  • Теплоотвод. Кабель, замурованный непосредственно в штукатурку, лучше охлаждается. Воздушная прослойка в гофре работает как термос, ухудшая теплоотдачу нагруженной линии.
  • Диаметр штробы. Для кабеля 3х2.5 мм потребуется штроба глубиной 10-12 мм. Если же укладывать его в гофре диаметром 20 мм, штробить придется значительно глубже и шире, что нарушает целостность несущих конструкций и увеличивает трудозатраты.

Таким образом, если вы задаетесь вопросом, нужна ли гофра в стене кирпичного или панельного дома, ответ прост: для групповых сетей (розетки, освещение) при использовании качественного кабеля ВВГнг-LS она не обязательна. Гофра здесь может служить лишь способом фиксации кабеля до момента оштукатуривания, но для этого существуют более компактные дюбель-хомуты.

Электрика по полу и в стяжке

Ситуация меняется, когда речь заходит о полу. Нужно ли укладывать кабель в гофру при заливке стяжки? Здесь ответ утвердительный, но с нюансами. Для прокладки в полу рекомендуется использовать не обычную серую ПВХ-гофру (которая хрупкая и может треснуть под весом человека или раствора), а усиленную (оранжевую) или трубы из ПНД (черные). В данном контексте нужно ли прокладывать кабель в гофре? Да, потому что:

  1. Бетон – агрессивная щелочная среда, и дополнительная защита оболочки кабеля не помешает.
  2. Существует риск механического повреждения кабеля в процессе строительных работ (до заливки стяжки по кабелям часто ходят, ставят леса).
  3. Обеспечивается свободное температурное расширение кабеля внутри трубы.

Потолочные работы: натяжные и подвесные системы

Самый распространенный способ разводки сегодня – по потолку. Нужна ли гофра на потолке? Здесь все зависит от материала перекрытия и типа кабеля.

Если основание негорючее (бетонная плита) и используется кабель ВВГнг-LS, то жесткого требования упаковывать его в гофру в нормативной документации для жилых помещений нет. Однако монтажники часто используют её для аккуратности монтажа и дополнительной защиты от провисания.

А вот нужна ли гофра под натяжным потолком? ПУЭ трактует пространство за подвесным потолком как скрытую полость. Если потолок натяжной (пленка ПВХ горюча), то требования ужесточаются. Хотя многие пренебрегают этим, эксперты рекомендуют использовать гофру из самозатухающего ПВХ для крепления к потолку. Это минимизирует риски при возникновении дуги. Кроме того, нужна ли гофра для электропроводки по потолку с точки зрения крепежа? Да, клипсы (держатели труб) позволяют сделать монтаж более геометрически ровным и надежным, чем крепление кабеля на стяжки к дюбелям.

Деревянные и каркасные дома: зона повышенного риска

Самый сложный и ответственный раздел – деревянное домостроение. Нужна ли гофра в деревянном доме? Здесь кроется главная ошибка самостройщиков. Обычная серая ПВХ-гофра не обладает локализационной способностью. Это значит, что если внутри неё произойдет короткое замыкание и дуга прожжет стенку трубы, гофра не сдержит огонь.

Поэтому ответ на вопрос, нужна ли гофра в каркасном доме при скрытой проводке (внутри стен, в утеплителе), категоричен: пластиковая гофра запрещена. Для скрытой проводки в сгораемых конструкциях ПУЭ предписывает использовать металлические трубы или глухие металлические короба. Даже металлорукав не всегда подходит (нужен герметичный).

Если же речь идет об открытой проводке по деревянным стенам (например, в ретро-стиле или в кабель-каналах), то гофра может использоваться как механическая защита на проходах сквозь стены (в гильзах), но не как основной способ прокладки внутри горючих стен.

Итак, нужно ли провод в гофру прятать в дереве?

Внутри стены: Нет, только металлическая труба. Гофра не спасет от пожара.

Открыто по стене: Можно (в клипсах), но это выглядит не эстетично и собирает пыль. Лучше использовать кабель-каналы.

Нужно ли прокладывать гофру в квартире?

Подводя итог для городских жителей, спрашивающих, нужна ли гофра в квартире:

  1. ВВГнг нужна ли гофра в штробах? Нет.
  2. Нужна ли гофра для электропроводки в квартире по бетонному потолку? Желательно, но не обязательно (при условии использования кабеля с индексом «нг-LS»).
  3. На полу под стяжку? Обязательно (лучше ПНД).

Когда гофра действительно необходима?

Чтобы окончательно закрыть вопрос, нужна ли гофра для электропроводки, составим чек-лист ситуаций, где её применение оправдано и необходимо:

  • Улица и фасад. Используется черная полиамидная или ПНД гофра, стойкая к ультрафиолету. Обычная серая рассыплется через год.
  • Стяжка пола. Для защиты от сдавливания.
  • Проход через стены. В качестве гильзы (хотя лучше использовать отрезки жестких труб).
  • Групповая прокладка за горючими потолками. Для снижения пожарных рисков.
  • Деревянные перекрытия (с оговорками). При прокладке кабеля по негорючим подкладкам использование гофры из самозатухающего пластика является дополнительной мерой, но не панацеей.

Помните, что нужно ли прокладывать кабель в гофре, зависит не только от норм, но и от условий эксплуатации. Гофра – это инструмент защиты, а не волшебный щит. Главная гарантия безопасности – это грамотно подобранный номинал автоматического выключателя и качественный кабель, а не наличие пластиковой трубки.
