Планируете газификацию загородного дома? В этой статье мы разберем все нюансы монтажа отопительного оборудования. Вы узнаете, какие требования предъявляют газовые службы к котельной, как правильно установить напольный газовый котел и чем отличается монтаж навесных моделей. Советы экспертов и разбор типичных ошибок – в нашем подробном руководстве.
Газификация частного дома – это сложный инженерный процесс, который требует не только технических навыков, но и строгого соблюдения нормативных актов. Газ – самый дешевый вид топлива, но ошибки при работе с ним могут стоить слишком дорого.
Все начинается задолго до покупки оборудования – с этапа проектирования. На этой стадии инженерный расчет определяет реальные потребности дома в тепле. Учитывается всё: квадратура комнат, планировка, высота потолков и, конечно, качество утепления стен. Ошибка здесь может стоить дорого: либо вы будете мерзнуть, либо переплачивать за лишнюю мощность.
Следом идет выбор сердца системы – газового котла, а также его «артерий» – радиаторов и трубопроводов. Мощность агрегата должна четко соответствовать нагрузкам, чтобы он не работал на износ, но и не тактовал вхолостую.
Ключевой момент, о котором часто забывают новички, – это подготовка помещения (котельной). Газ не прощает ошибок, поэтому еще до начала монтажа необходимо обеспечить правильный приток свежего воздуха и безопасное дымоотведение. Вентиляция здесь – это вопрос жизни, а не просто комфорта. Именно поэтому финальные подключения газа всегда должны выполняться аттестованными специалистами.
Сам монтаж магистралей требует ювелирной точности. Трубы должны быть проложены так, чтобы минимизировать теплопотери, а радиаторы – установлены строго по уровню для равномерного прогрева помещений. Установка запорной арматуры и термостатов на этом этапе позволит вам в будущем управлять «погодой» в каждой отдельной комнате.
Финальный аккорд – это пусконаладка. Проверка всех стыков на герметичность, опрессовка системы и настройка автоматики – обязательные шаги перед тем, как в вашем доме станет тепло. Если технологическая цепочка соблюдена верно, вам останется только наслаждаться уютом, не вспоминая о технических нюансах годами.
В этой статье мы подробно разберем, как проходит установка оборудования, какие работы можно выполнить самостоятельно, а для каких потребуется вызов сертифицированных специалистов. Особое внимание уделим тому, как правильно установить напольный газовый котел – агрегат, который чаще всего выбирают для отопления больших коттеджей.
Требования и нормативы: где и как можно ставить котел?
Прежде чем покупать оборудование, необходимо подготовить проект и согласовать его с газовой службой. Нормы установки регулируются документами СНиП 42-01-2002 и СП 42-101-2003. Главное правило безопасности: самостоятельно можно выполнить только монтаж самого агрегата, обвязку и установку дымохода. Подключение к газовой трубе и первый пуск газа производит только специалист газовой службы.

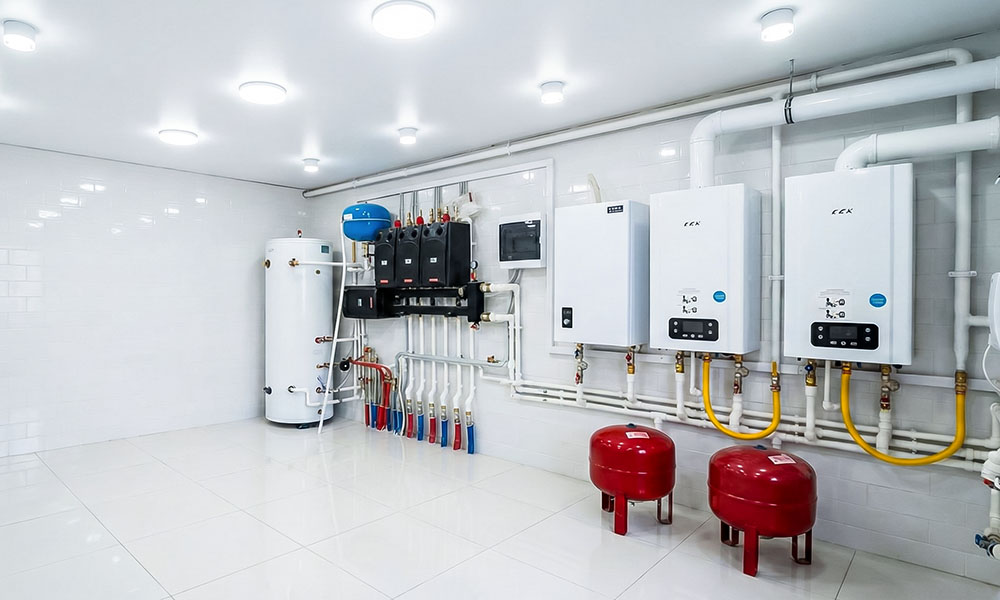

Требования к помещению (Топочной)
Для мощных напольных моделей и агрегатов с открытой камерой сгорания необходимо отдельное помещение – котельная. Вот базовые критерии:
- Высота потолков: не менее 2,5 метров.
- Объем помещения: минимум 15 кубических метров (для удобства обслуживания и доступа воздуха).
- Остекление: обязательно наличие окна с форточкой. Площадь стекла рассчитывается как 0,03 кв.м на каждый кубометр объема помещения.
- Дверь: должна открываться наружу. Ширина проема – не менее 80 см. В нижней части двери обязательно наличие вентиляционного зазора или решетки площадью не менее 0,025 кв.м.
- Отделка: стены должны быть выполнены из негорючих материалов или обшиты ими (огнестойкость не менее 45 минут).

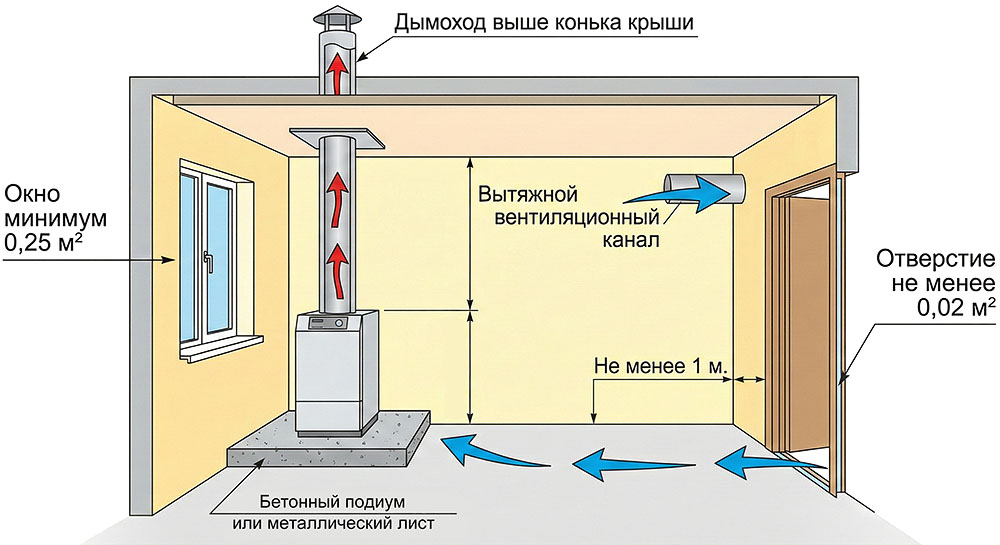

Как правильно установить напольный газовый котел
Напольные модели отличаются большим весом, мощностью и долговечностью. Обычно это чугунные или стальные агрегаты, которые ставятся на века. Процесс монтажа напольного оборудования требует серьезной подготовки основания.
1. Подготовка основания и подиума
Напольный котел нельзя ставить просто на деревянный пол или линолеум.
- Если пол бетонный, его достаточно выровнять.
- Если полы деревянные, необходимо отлить бетонный подиум или уложить лист негорючего материала (металл, асбест), который должен выступать за габариты котла минимум на 10 см с каждой стороны (и на 30 см с лицевой части).
- Совет эксперта: Лучше всего сделать небольшой подиум высотой 5-10 см. Это защитит котел от подтопления в случае протечки воды в котельной и упростит уборку.
2. Установка агрегата
Разберем пошагово, как правильно установить напольный котел:
- Освободите оборудование от заводской упаковки и проверьте комплектацию.
- Установите котел на подготовленный подиум.
- Используя строительный уровень, выровняйте агрегат строго по горизонтали. Это критически важно для работы теплообменника и снижения шума. Регулировка производится с помощью выкручивающихся ножек (если они предусмотрены) или подкладок из негорючего материала.
- Убедитесь, что к задней и боковым стенкам есть доступ для обслуживания (согласно паспорту изделия, обычно это 30-50 см).
3. Подключение к дымоходу
Для напольных котлов с открытой камерой сгорания (атмосферных) крайне важно знать, как правильно установить дымоход котла.
- Дымоход должен быть вертикальным, с минимальным количеством изгибов (не более трех).
- Диаметр трубы не должен быть меньше диаметра выходного патрубка котла.
- Труба должна возвышаться над коньком крыши минимум на 50 см, чтобы обеспечить хорошую тягу.
- Обязательно предусмотрите ревизионное окошко для чистки сажи ниже места подключения котла.

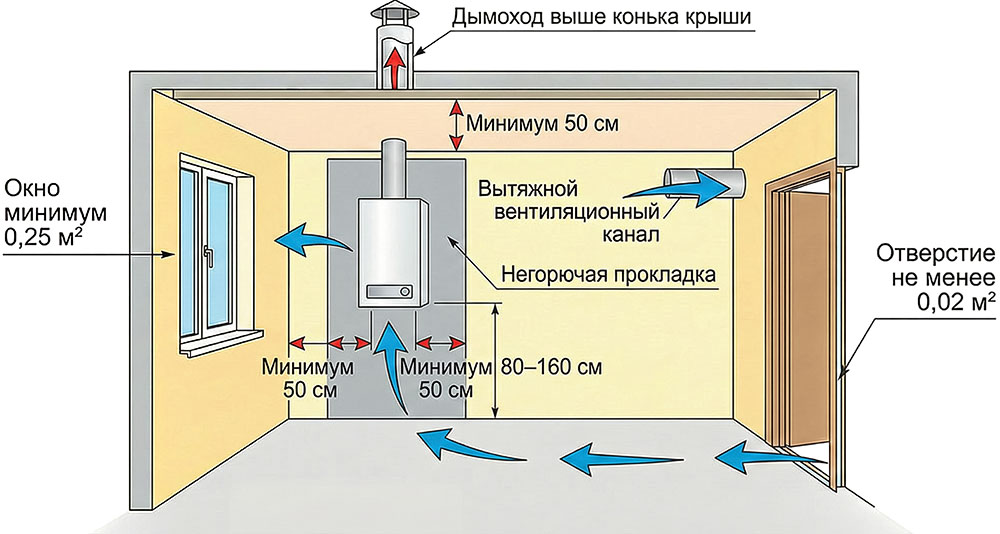

Как правильно установить настенный газовый котел
Настенные модели (часто называемые навесными) – это мини-котельные в сборе. Внутри них уже есть насос, расширительный бак и группа безопасности. Их часто ставят на кухнях, если мощность не превышает 60 кВт.
Нюансы монтажа навесных агрегатов
Ответ на вопрос, как правильно установить настенный котел, кроется в разметке и крепеже:
- Высота: Нижний край котла должен находиться на высоте 80-160 см от пола. Это удобно для управления и обслуживания.
- Защита стены: Если стена выполнена из горючего материала (дерево), между ней и котлом прокладывается лист негорючей изоляции толщиной не менее 3 мм.
- Кронштейны: Используйте монтажный шаблон (идет в комплекте). Просверлите отверстия, установите дюбели и закрепите планку. Как правильно устанавливать навесной газовый котел? Исключительно проверяя горизонталь уровнем. Перекос приведет к быстрому износу циркуляционного насоса.
Для двухконтурных моделей (отопление + горячая вода) важно не перепутать патрубки подключения. Обычно схема указана в паспорте: по центру газ, по краям вода.
Подключение коммуникаций и обвязка
После того как вы поняли, как правильно установлен котел на свое место, начинается этап гидравлической обвязки.

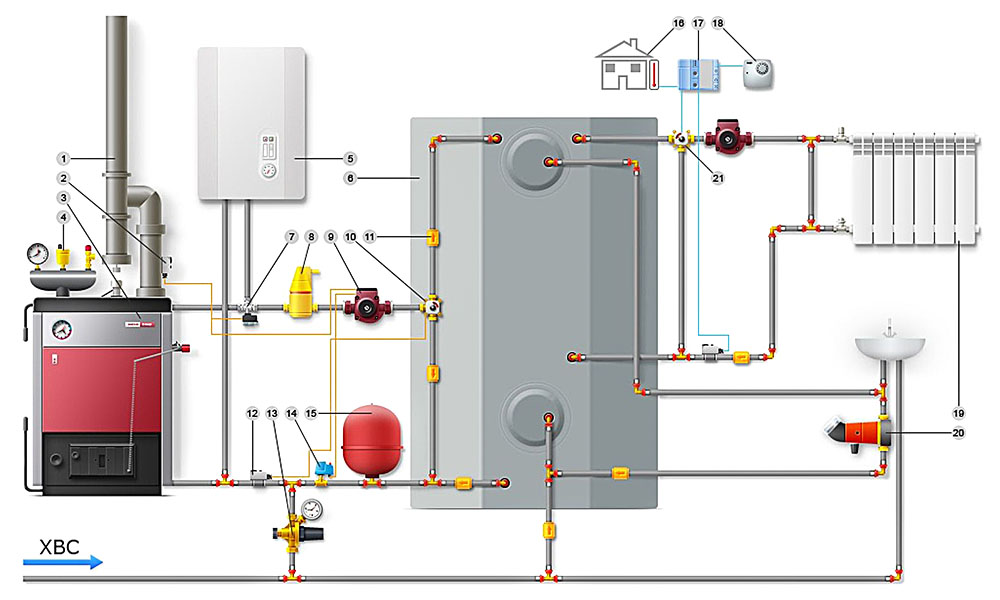

Пояснения на схеме:
- Дымоход
- Накладной термостат
- Твердотопливный котел
- Группа безопасности котла
- Электрический или газовый котел
- Теплоаккумулятор (буферная емкость)
- Трехходовой кран с электрическим приводом
- Сепаратор воздуха
- Циркуляционный насос
- Трехходовой смесительный кран
- Обратный клапан
- Накладной датчик
- Клапан подпитки
- Защита от сухого хода
- Расширительный бак
- Датчик уличной температуры
- Погодозависимая автоматика
- Комнатный регулятор
- Радиатор отопления
- Трехходовой смесительный клапан
Как правильно установить трубу газового котла (дымоход)
Для турбированных настенных котлов используется коаксиальный дымоход («труба в трубе»).
- Его выводят горизонтально через стену.
- Важно: Трубу устанавливают с небольшим уклоном (2-3 градуса) в сторону улицы, чтобы конденсат стекал наружу, а не внутрь котла.
- В то же время, для атмосферных котлов уклон горизонтальных участков делают в сторону котла, но лучше избегать длинных горизонтальных участков вообще.
Обвязка водой и установка фильтров
Чтобы теплообменник не забился грязью из системы отопления, нужно знать, как правильно установить котел отопления дома с защитой.
- Фильтр грубой очистки («грязевик»): Ставится на трубе «обратки» (возврата воды из радиаторов в котел) перед входом в агрегат. Он должен стоять горизонтально, «носиком» вниз.
- Краны: На подаче и обратке обязательно ставятся отсечные шаровые краны. Это позволит снять котел для ремонта без слива всей воды из системы отопления.
Как правильно установить насос на котел
В напольных котлах часто нет встроенного насоса.
- Циркуляционный насос ставится на «обратку» или подачу (современные насосы держат температуру, но на обратке им комфортнее).
- Вал насоса должен располагаться строго горизонтально.
- Перед насосом обязательно ставится фильтр-грязевик.
- Если вы ищете информацию, как правильно установить насос газового котла, помните про байпас – обводную линию, которая позволит системе работать (хоть и хуже) при поломке насоса или отключении электричества (для гравитационных систем).
Как правильно установить вытяжку газового котла и вентиляцию
Газовый котел сжигает кислород. Если притока воздуха не будет, топливо будет сгорать не полностью, образуя смертельно опасный угарный газ.
- В котельной должна быть естественная вытяжная вентиляция. Отверстие вытяжки располагается под потолком.
- Приток воздуха обеспечивается через щель под дверью или специальный приточный клапан в стене.
Часто задаваемые вопросы
Как правильно установить двухконтурный газовый котел с точки зрения сантехники?
Главная ошибка – отсутствие фильтров на входе холодной воды. Двухконтурные котлы очень чувствительны к жесткости воды. Рекомендуется установить полифосфатный фильтр или систему умягчения перед входом воды в контур ГВС, иначе теплообменник быстро зарастет накипью.
Как правильно установить котел подогрева (бойлер косвенного нагрева)?
Если у вас одноконтурный котел, для горячей воды ставят бойлер. Его подключают через трехходовой клапан. Датчик температуры бойлера соединяется с автоматикой котла. При остывании воды котел переключает весь поток теплоносителя на змеевик бойлера.
Газовое отопление своими руками
Разобраться, как правильно установить котел – это половина дела. Финальный этап – это опрессовка системы (проверка на герметичность водой под давлением) и вызов газовщика.
Помните:
- Как правильно установить настенных газовых котлов много – читайте инструкцию конкретного производителя, шаблоны могут отличаться.
- Напольные котлы требуют прочного основания.
- Дымоход – легкие ваших дома, не экономьте на нем.
Соблюдение этих правил обеспечит вашему дому тепло, а вашей семье – безопасность. После завершения монтажа обязательно заключите договор на сервисное обслуживание, чтобы продлить срок службы оборудования.
