Устройство и монтаж дренажной системы на участке: отвод воды от фундамента, ливневка и парковка

Столкнулись с лужами на газоне и сыростью в подвале? Мы подготовили статью, в которой разбираем технологии водоотведения. Детально рассмотрим, как правильно спроектировать и смонтировать поверхностные и глубинные инженерные сети, защитить постройки и обустроить сухую парковку с соблюдением строительных норм.

Зачем участку нужна система водоотведения и чем грозит ее отсутствие?

Многие владельцы загородной недвижимости ошибочно полагают, что лужи после сильного ливня – это временное и безобидное явление. На практике же отсутствие грамотно спроектированной системы водоотведения приводит к катастрофическим последствиям для строений и ландшафта. Согласно положениям СНиП 2.06.15-85 «Инженерная защита территории от затопления и подтопления», любой участок с высоким уровнем грунтовых вод (УГВ) или плотными суглинистыми почвами нуждается в принудительном отводе влаги.

Переувлажнение грунта запускает процесс морозного пучения. Зимой вода в почве замерзает, расширяется и буквально выдавливает фундаментные конструкции, деформируя отмостку, дорожки и несущие стены дома. Кроме того, постоянная сырость неизбежно ведет к разрушению гидроизоляции цокольных этажей, появлению черной плесени в подвалах и гибели корневой системы плодовых деревьев. Чтобы избежать этих проблем, редакция настоятельно рекомендует закладывать инженерные сети водоотведения еще на этапе земляных работ.

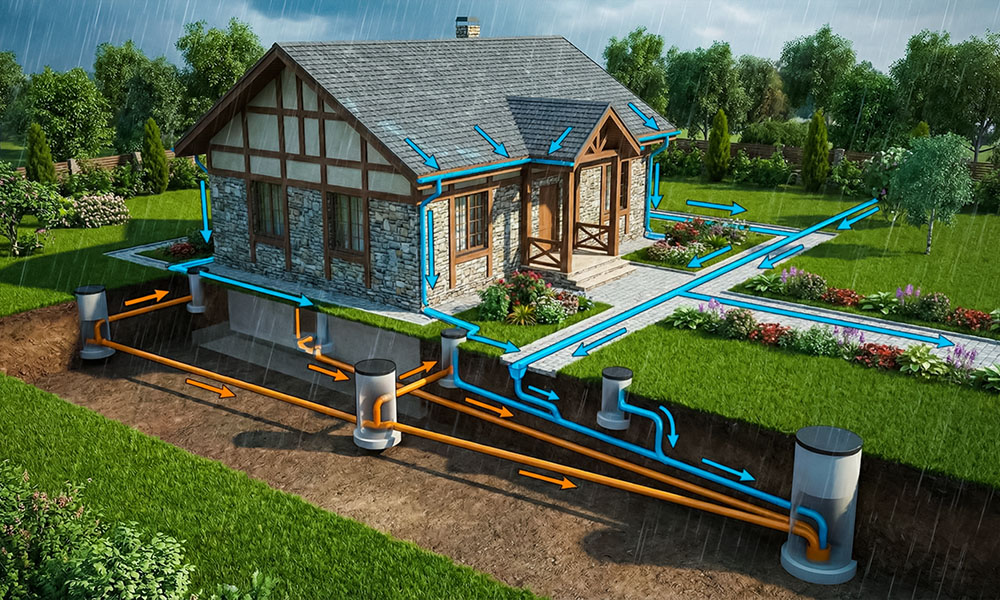

Какие виды водоотвода существуют и в чем их принципиальные отличия?

В профессиональной строительной среде принято разделять задачи по сбору осадков и понижению уровня грунтовых вод. Для этого применяются две совершенно разные системы, которые выполняют свои уникальные функции.

• Поверхностный (ливневая канализация). Предназначен для быстрого сбора и отвода атмосферных осадков с крыш, мощеных площадок и газонов. Состоит из точечных дождеприемников, пескоуловителей и линейных лотков (желобов), закрытых решетками.
• Глубинный (закрытый). Скрытая под землей сеть перфорированных труб (дрен), уложенных в фильтрующей обсыпке. Главная цель такой сети – понижение УГВ и осушение толщи грунта.

Обе системы должны работать в тандеме, но при этом иметь раздельные контуры сброса.

Как правильно организовать отвод воды от дома (фундамента)?

Защита несущих конструкций здания – приоритетная задача. В зависимости от типа фундамента и геологических условий применяется один из двух вариантов закрытого водоотвода: пристенный или кольцевой.

Таблица сравнения типов защиты фундамента

Мы рекомендуем обязательно устанавливать ревизионные (смотровые) колодцы на каждом повороте трассы. Они необходимы для контроля уровня воды и промывки труб гидродинамическим способом в случае их заиливания. Уклон магистрали должен составлять строго 1-2 см на каждый погонный метр.

Как работает ливневая канализация и почему ее нельзя объединять с дренами?

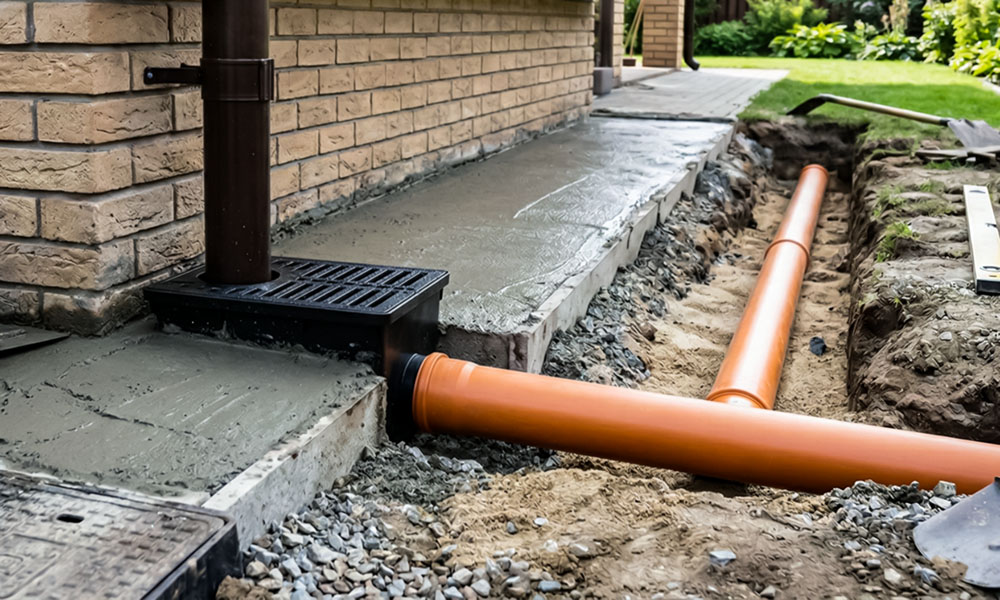

Ливневка собирает воду с кровли через водосточные трубы. Под каждой трубой монтируется пластиковый дождеприемник с корзиной для сбора мусора и сифоном-перегородкой, предотвращающим появление неприятных запахов. От дождеприемников вода отводится по гладким, герметичным трубам (обычно это рыжие трубы ПВХ для наружной канализации) в коллекторный колодец или придорожную канаву.

Критически важное правило монтажа: категорически запрещено заводить трубы ливневой канализации в систему глубинного водоотвода!

Во время сильного ливня объем воды с крыши колоссален. Если направить этот поток в перфорированные трубы закрытой сети, вода под огромным давлением начнет выходить через отверстия в грунт. Вместо осушения участка вы получите искусственное и стремительное затопление собственного фундамента.

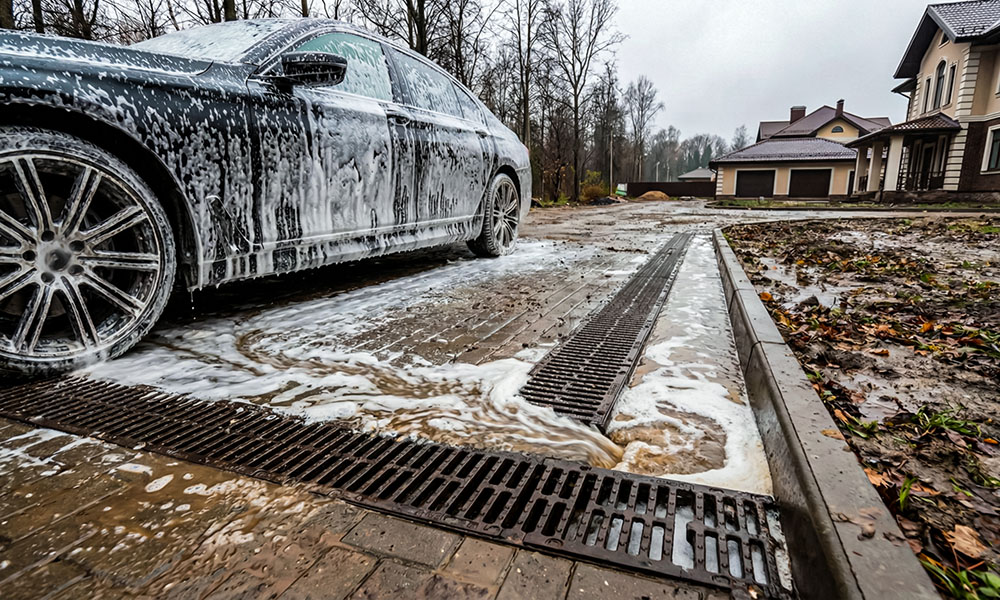

Как сделать надежный водосбор площадки под парковку и мойку машины?

Парковочная зона и место для мытья автомобиля требуют особого подхода. Обычные пластиковые лотки, которые используются для пешеходных дорожек, здесь не подойдут – они быстро лопнут под весом машины.

Для парковок необходимо использовать полимербетонные или бетонные лотки с тяжелыми чугунными решетками. Обращайте внимание на класс нагрузки: для легкового транспорта подойдет класс B125 (до 12,5 тонн), а для заезда грузовой техники или внедорожников лучше выбрать класс C250.

Особое внимание следует уделить очистке стоков. Вода после мытья автомобиля содержит песок, грязь, остатки масел и автохимию. Чтобы магистраль не забилась грязью в первый же сезон, система комплектуется пескоуловителями.

1. Лотки устанавливаются с небольшим уклоном к точке сброса.
2. В конце линии монтируется пескоуловитель – глубокий резервуар, в котором тяжелые частицы оседают на дно.
3. Отстоявшаяся вода по трубам направляется в локальное очистное сооружение или, если позволяет состав стока, в общую придорожную сеть.

Так же важно знать, что корзины пескоуловителей необходимо извлекать и прочищать как минимум дважды за сезон (весной и осенью), а также после каждой интенсивной мойки сильно загрязненного авто.

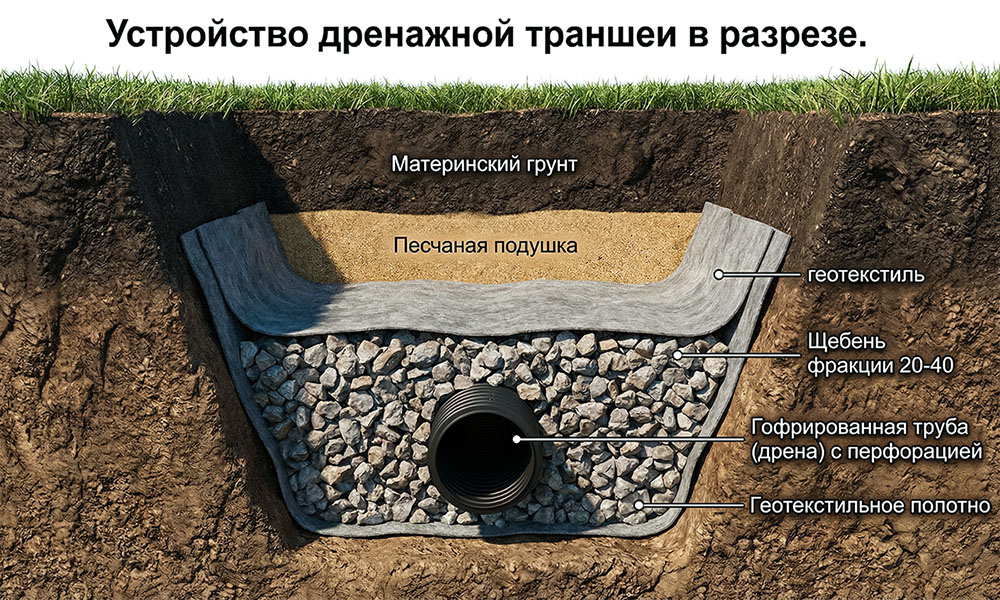

Какова правильная технология монтажа закрытой сети?

Создание долговечного и эффективно работающего закрытого контура не терпит суеты и экономии на материалах. Наш опыт показывает, что 90% проблем возникает из-за нарушения технологии укладки слоев и выбора неправильного геотекстиля.

Пошаговый алгоритм выполнения работ:

1. Разметка и нивелирование.
   Используя оптический или лазерный нивелир, задается необходимый уклон траншей (минимум 1 см на 1 метр для глинистых почв и 2 см для песчаных).
2. Земляные работы.
   Выкапываются траншеи шириной не менее 40 см. Дно тщательно выравнивается и трамбуется.
3. Создание уклонообразующей подушки.
   На дно насыпается слой речного песка (5-10 см) и проливается водой для уплотнения. Уклон еще раз проверяется нивелиром.
4. Укладка геотекстиля.
   Траншея выстилается геотекстилем с выпуском краев на поверхность. Важнейший нюанс: используйте только термоскрепленный геотекстиль плотностью 150-200 г/м². Дешевый иглопробивной материал (похожий на войлок) в грунте мгновенно забивается глиняной взвесью и перестает пропускать воду.
5. Нижний слой щебня.
   На полотно засыпается гранитный или гравийный щебень фракции 20-40 мм (толщина слоя около 10 см). Использовать известняковый щебень нельзя, так как со временем он размывается и превращается в монолитную кашу.
6. Укладка дрен.
   Поверх щебня укладываются перфорированные гофрированные трубы (дрены) диаметром 110 мм.
7. Верхняя засыпка и оборачивание.
   Трубы засыпаются тем же щебнем на 15-20 см сверху. Края геотекстиля сворачиваются «внахлест», создавая замкнутый фильтрующий кокон.
8. Обратная засыпка.
   Поверх получившегося «кокона» насыпается крупнозернистый песок, а на самый верх укладывается плодородный грунт или дерн.

Грамотно спроектированная и качественно смонтированная инженерная система водоотведения способна безотказно служить десятилетиями. Главное – не забывать проводить профилактический осмотр колодцев и регулярно очищать корзины дождеприемников от опавшей листвы и мусора.
