Анкеровка плит перекрытия между собой арматурой

Статья раскрывает технологию соединения железобетонных перекрытий. Рассмотрены физико-технические обоснования процесса, обязательные требования нормативной документации и частые ошибки монтажных бригад. Представлена пошаговая инструкция по устройству узлов для обеспечения максимальной устойчивости несущего каркаса здания.

В практике малоэтажного и промышленного строительства часто встречается фатальное заблуждение: некоторые монтажники полагают, что многотонные железобетонные изделия надежно фиксируются на стенах или ригелях исключительно за счет собственного веса и силы трения. Такое игнорирование технологических норм может привести к критическим деформациям строения.

Согласно действующим строительным нормам и правилам (в частности, СП 63.13330.2018), анкеровка плит перекрытия является обязательным этапом возведения здания. Основная цель анкеровки – создание единого контура горизонтальной жесткости. Только жестко связанное перекрытие способно равномерно распределять вертикальные и горизонтальные нагрузки, передавая их на несущий остов.

Физика работы перекрытия

В процессе эксплуатации любое здание подвергается сложным динамическим и статическим воздействиям. Ветровые нагрузки создают горизонтальное давление на фасады. Неравномерная осадка фундамента, вызванная пучением грунтов или изменением уровня грунтовых вод, вызывает изгибающие моменты в стенах. Если анкеровка плит перекрытия между собой не выполнена, конструкция теряет пространственную стабильность.

Без надежной связи элементы начинают работать разрозненно. Возникает микроподвижка, которая приводит к раскрытию рустов (продольных швов между панелями), трещинам в штукатурном слое потолка, а в тяжелых случаях – к потере площади опирания и обрушению. Связывание элементов нивелирует эти риски, заставляя перекрытие работать как монолитную мембрану. Точно такие же требования предъявляются и к верхнему ярусу здания, где проводится анкеровка плит покрытия, защищающая кровлю от ветрового отсоса и деформаций стропильной системы.

Какие бывают виды анкеровки

Проектирование несущего каркаса всегда включает разработку специализированных чертежей. Стандартная схема анкеровки плит представляет собой графическое отображение мест расположения связей, их типа и геометрических параметров закладных деталей.

В зависимости от типа железобетонных изделий и архитектуры здания, применяются различные методы фиксации.

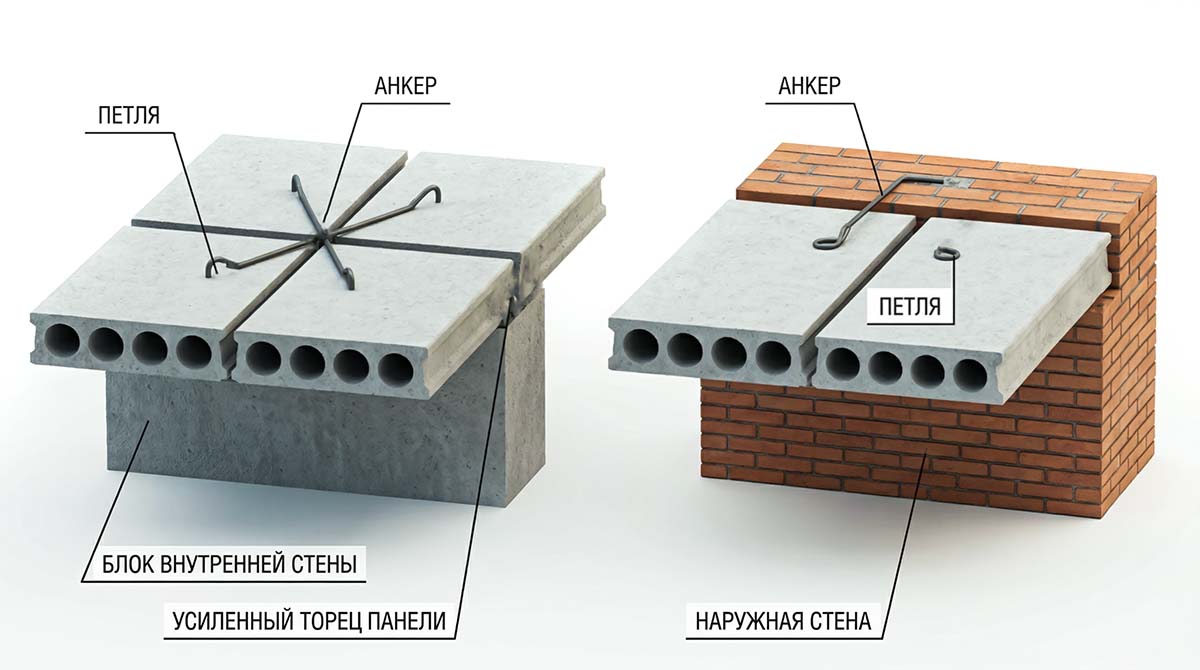

Как работает анкеровка сборных плит с монтажными петлями (серия ПК)?

Традиционные панели серии ПК (с круглыми пустотами) оснащены монтажными петлями. В этом случае узел анкеровки плит формируется путем приваривания или привязки стального прутка к этим петлям. Соединение выполняется как вдоль панелей (для предотвращения их разъезда), так и поперек, связывая торцы с несущими стенами.

Анкеровка пустотных плит стендового формования (серия ПБ)

Изделия, изготовленные методом экструзии (безопалубочного формования), не имеют монтажных петель. Анкеровка пустотных плит такого типа выполняется иначе. В торцах панелей пробиваются отверстия в крайних пустотах, куда закладываются Г-образные или П-образные арматурные выпуски, после чего полости замоноличиваются высокопрочным бетоном на глубину не менее 250-300 мм.

Анкеровка колонн и стен

В каркасно-монолитном строительстве часто требуется интеграция различных конструктивов.

• Анкеровка колонны в плиту обеспечивает жесткий узел сопряжения вертикального несущего элемента и горизонтального перекрытия. Для этого арматурные выпуски колонны пропускаются сквозь тело перекрытия (или между сборными панелями) и связываются с рабочей арматурой диска.
• Анкеровка монолитной плиты к существующим кирпичным или газобетонным стенам осуществляется путем устройства штраб или закладки химических анкеров, к которым впоследствии привязывается арматурный каркас заливаемого участка.

Как правильно выполняется анкеровка плит перекрытия арматурой

Надежная анкеровка плит арматурой требует соблюдения строгой последовательности действий и правильного подбора материалов.

Выбор материалов

Пошаговый процесс монтажа

1. Подготовка монтажных узлов.
   После укладки панелей на выверенный растворный шов (толщиной 15-20 мм), необходимо очистить монтажные петли от остатков бетона и грязи. Если производится работа с экструзионными панелями, перфоратором вскрываются пустоты на необходимую длину.
2. Формирование связей.

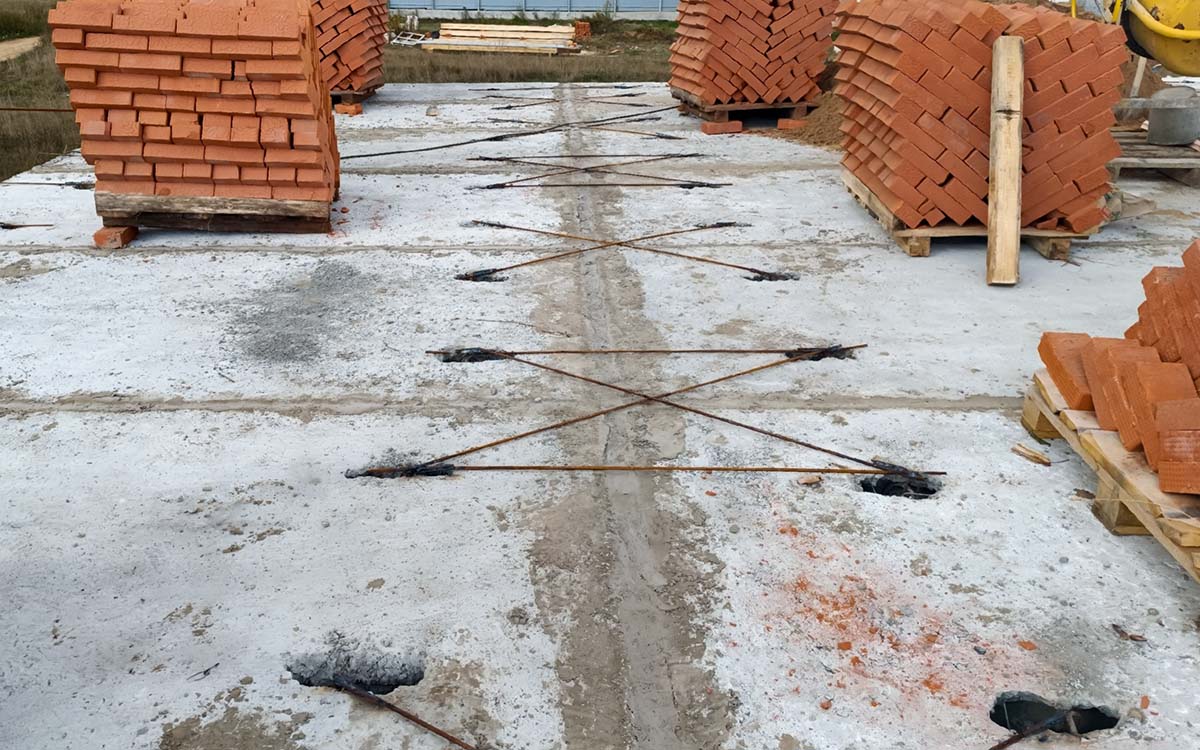

   Анкеровка плит перекрытия между собой арматурой выполняется П-образными или прямыми стержнями. Стержень заводится в петли двух смежных панелей. Концы стержней загибаются вокруг петель (если используется гибкая связь) или плотно прижимаются для сварки.
3. Сварка или вязка.
   При использовании сварки необходимо следить за тем, чтобы не пережечь монтажную петлю. Пережог металла критически снижает несущую способность узла.
4. Связь с несущим контуром.
   Анкеровка стен плитами перекрытий выполняется путем заведения Г-образных анкеров одним концом за монтажную петлю, а другим – в кирпичную кладку стены или в каркас заливаемого армопояса.
5. Антикоррозийная обработка.
   Все сварные швы и открытые участки металла в обязательном порядке покрываются антикоррозийным грунтом (например, ГФ-021) или цементным молочком.
6. Замоноличивание рустов.
   Финальный этап, завершающий создание жесткого диска. Пространство между панелями, а также места расположения петель (лунки) тщательно заполняются безусадочным раствором с обязательным вибрированием или штыкованием для исключения пустот.

Анкеровка стен плитами перекрытий

Надежное сопряжение перекрытия со стенами предотвращает «раскрытие» здания наружу под тяжестью кровли и снеговых нагрузок. Способ соединения зависит от материала стен:

• Кирпичные стены: Г-образный анкер закладывается в растворный шов кладки на этапе возведения следующего этажа. Конец анкера, уходящий в стену, должен иметь длину не менее 250 мм.
• Стены из ячеистого бетона (газоблок, пеноблок): Прямое опирание плит на такие материалы запрещено. Обязательно устройство монолитного железобетонного пояса (армопояса). В этом случае анкеровкой плит между собой и стеной служит выпуск арматуры непосредственно из армопояса, который затем приваривается к петлям перекрытия.

Типичные ошибки при проведении работ

Даже имея на руках проект, строительные бригады часто допускают технологические нарушения, которые сводят на нет всю проделанную работу.

1. Отказ от антикоррозийной обработки.
   Незащищенный металл внутри бетонной лунки начнет ржаветь из-за конденсата. Ржавчина увеличивается в объеме, разрывая защитный слой бетона и ослабляя узел.
2. Замена сварки на слабую скрутку.
   Если проектом предусмотрена сварка петель (особенно в сейсмических районах), заменять ее на обычную вязальную проволоку категорически недопустимо.
3. Использование строительного мусора для заделки швов.
   Вместо марочного раствора лунки и русты часто забивают битым кирпичом и остатками сухих смесей. Это нарушает целостность диска жесткости. Замоноличивание должно производиться только качественным мелкозернистым бетоном.

Правильно выполненные скрытые работы по фиксации элементов каркаса гарантируют долговечность и безопасность эксплуатации здания на протяжении десятилетий. Соблюдение технологии закладки арматуры, точность сварных швов и использование качественного бетона для замоноличивания узлов – это не прихоть проектировщиков, а базовая необходимость надежного строительства.
