Технология строительства стен из Смарт-Блоков. Инструкция по кладке и армированию

Смарт-блок – это современная технология, объединяющая скорость кладочного метода и прочность монолита. В этой статье мы детально разберем инструкцию производителя и ответим на главные вопросы: как армировать углы, какой бетон использовать и как делать перемычки над проёмами окон и дверей.

В современном частном домостроении набирает популярность технология, которая называется каменная несъемная опалубка . Смарт-блок представляет собой пустотелый бетонный камень высокой геометрической точности, который после укладки армируется и послойно заливается бетоном. В результате застройщик получает жесткую железобетонную решетку, скрытую внутри эстетичного и ровного блока.

Ниже представлен подробный технический разбор технологии, основанный на регламентах производителя и дополненный экспертными рекомендациями согласно СП 15.13330.2020 «Каменные и армокаменные конструкции».

Номенклатура и виды кладочных блоков

Прежде чем приступать к закупке материалов, важно понимать типоразмеры. Система Смарт-блок – это модульный конструктор, где каждый элемент имеет свое назначение. Использование правильных доборных элементов избавляет от необходимости «колхозить» углы и пилить бетон на стройплощадке, что существенно экономит время и алмазные диски.

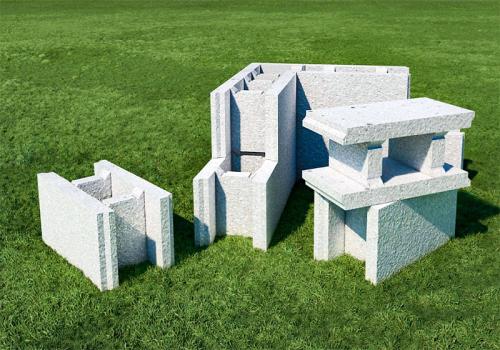

Что такое Смарт-Блок? Из чего сделан? Технология строительства

Технология «Смарт-Блок» представляет собой одно из перспективных решений, предлагая возможность возведения монолитных домов быстро и недорого – оптимальный вариант для строительства загородного дома.

Таблица характеристик основных элементов

Экспертное замечание: Геометрия блоков позволяет минимизировать толщину штукатурного слоя при отделке, однако требует идеального выравнивания основания.

Подготовка фундамента

Работа со Смарт-блоком начинается задолго до того, как на участок привезут поддоны с материалом. Согласно проектной документации (пункт 9 инструкции производителя), связь стены с фундаментом обеспечивается не только адгезией раствора, но и арматурными выпусками. Это создает единый силовой каркас здания.

Требования к выпускам при заливке плиты или ленты

Если вы только готовитесь заливать фундамент, заранее разметьте оси будущих стен. В местах установки несущих стен необходимо установить вертикальные стержни (выпуски).

• Материал: Арматура ∅12 мм класса А500С.
• Высота выпуска: Стержень должен возвышаться над уровнем бетона на 350-400 мм. Это необходимо для соблюдения длины перехлеста с вертикальной арматурой стены.
• Шаг установки: От первого угла 300 мм, далее 380 мм между выпусками.
• Позиционирование: Центр стержня должен находиться на расстоянии 100 мм от края будущей стены.
• Анкеровка в плите: Нижняя часть стержня загибается буквой «Г» (лапка 350 мм) и увязывается с основным арматурным каркасом фундаментной плиты.

Совет: Если фундамент уже залит, а выпуски не сделаны – это нарушение технологии, но поправимое. Придется бурить отверстия в бетоне и вклеивать арматуру на химический анкер (двухкомпонентный состав). Использовать забивные анкера или просто вставлять пруты в просверленные дырки нельзя – они не выдержат нагрузку на срез.

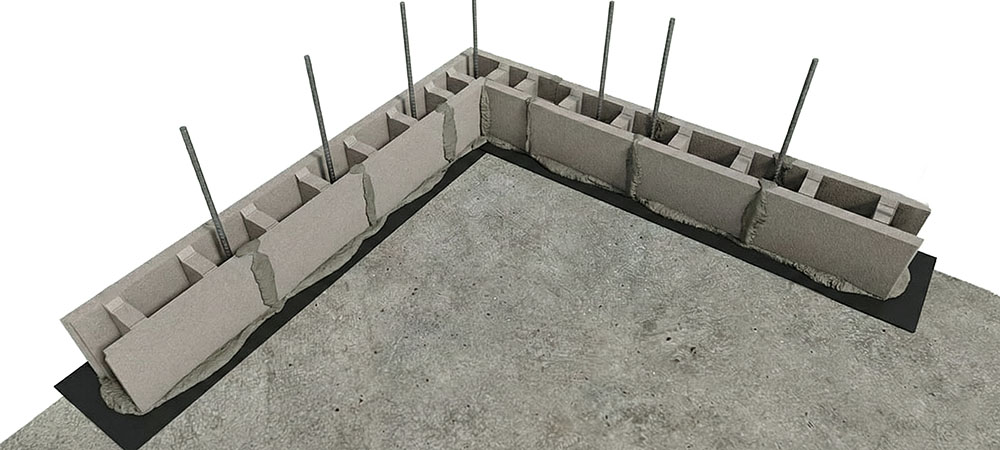

Укладка первого ряда блоков

После того как бетон фундамента набрал прочность и выпуски готовы, можно приступать к кладке. Первый ряд блоков монтируется исключительно на классический цементно-песчаный раствор марки М300. Это позволяет создать выравнивающую демпферную подушку.

1. Гидроизоляция: Перед укладкой раствора обязательно раскатайте рулонную отсечную гидроизоляцию (рубероид, бикрост, стеклоизол). Арматурные выпуски при этом протыкают материал насквозь – место прокола рекомендуется промазать битумной мастикой.
2. Выравнивающий слой: Толщина растворного шва может варьироваться от 7 до 40 мм. Это ваш единственный шанс исправить неровности фундамента.
3. Точность: Критически важна горизонталь. Допуск составляет всего ±3 мм по высоте на весь периметр.

Блоки первого ряда нанизываются на арматурные выпуски через пустоты. Если разметка выпусков была верной (шаг 380 мм), блок встанет идеально, и арматура окажется внутри колодца, готовая к связке со следующим поясом армирования.

Важно: Согласно инструкции производителя, обязательно горизонтальное армирование первого ряда кладки арматурой ∅8 мм класса А500С.

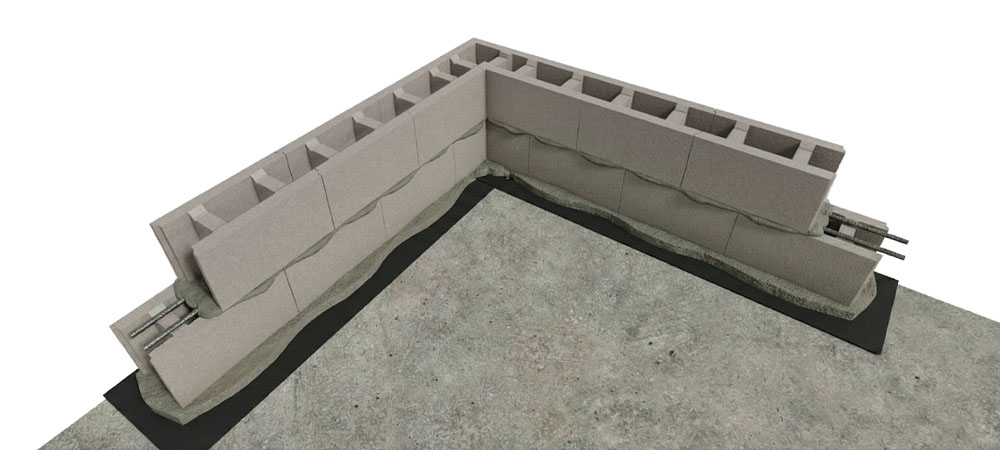

Возведение стен на плиточный клей

Начиная со второго ряда, благодаря ровной геометрии блоков, можно укладывать блоки на тонкошовную кладку с использованием плиточного клея.

• Материал: Любой качественный плиточный клей (морозостойкий для наружных работ).
• Толщина шва: Всего 1-3 мм.

Важное правило перевязки: Соблюдайте смещение вертикальных швов (перевязку) строго на 50% длины блока. Это не просто эстетика – это гарантия того, что внутренние пустоты верхнего и нижнего ряда идеально совпадут, образуя единые вертикальные колодцы для будущего монолитного сердечника.

Схема армирования: создаем железобетонный скелет

Смарт-блок – это, по сути, опалубка. Без металла внутри стена не будет работать как несущий монолит. Технология предусматривает комбинированное пространственное армирование.

Где и какую арматуру закладывать?

1. Горизонтальное армирование: Производится в 1, 5, 9 и 13 рядах кладки. Используется рифленая арматура класса А500С диаметром 8 мм. Прутки укладываются в специальные пазы на верхней грани блоков, утапливаясь в клеевой слой.
2. Вертикальное армирование:Стержни устанавливаются в шахматном порядке с шагом 200 мм (через одну пустоту). Также используется арматура ∅8 мм А500С. Это создает эффект колонн внутри стены.

Узлы примыкания (Т-образные и Г-образные)

Углы – самые нагруженные участки здания. Просто положить прутки внахлест «крест-накрест» недостаточно – их вырвет при нагрузке.

• Г-образный угол: Внешний и внутренний контур арматуры должны быть цельными (гнутыми). Схема требует установки вертикальных стержней непосредственно в угловом элементе.
• Т-образное примыкание: Арматура примыкающей стены должна заводиться в основную стену с анкеровкой. Каждый ряд углов и примыканий подлежит обязательному армированию.
• Длина анкеровки: При сращивании арматуры величина перехлеста должна составлять минимум 320 мм (рекомендуется 400 мм для надежности).

Бетонирование: превращаем кладку в монолит

Это ключевой этап, отличающий Смарт-блок от шлакоблока или керамзитобетона. Ошибка здесь может привести к образованию пустот (каверн) в несущей стене.

Когда заливать бетоном?

Не пытайтесь выгнать стены целого этажа и залить их за один раз. Нижние блоки может разорвать гидростатическим давлением столба тяжелого бетона (2500 кг/м³), а провибрировать высоту 3 метра качественно невозможно без профессионального оборудования.

• Этапность: Заливка производится поясами – каждые 5-6 рядов. Это оптимальная высота (около 1-1,2 метра) для качественного уплотнения и контроля.
• Марка бетона: Рекомендуется класс прочности В20-В25 (М250-М350).
• Фракция щебня: Учитывая узкие каналы (около 10-12 см), используйте бетон на мелкозернистом заполнителе (фракция 5-10 мм), чтобы избежать заторов и непроливов.

Критически важное правило: Перед заливкой обязательно смочить внутреннюю поверхность блоков водой из шланга. Увлажнение необходимо для нормальной гидратации цемента.

Уплотнение смеси производится глубинным вибратором. Используйте насадку малого диаметра и вибрируйте умеренно, чтобы не разрушить стенки блоков.

Устройство проемов и перемычек: экономия на ЖБИ

Технология позволяет создавать оконные и дверные перемычки прямо по месту, не заказывая готовые заводские балки и не вызывая кран.

Алгоритм монтажа перемычки:

1. Опалубка: Снизу проема устанавливается доска 50 x 200 мм, которая подпирается надежными стойками.
2. Уголки: Для перегородок можно использовать 2 металлических крашеных уголка 50 x 50 x 5 мм. Длина уголка должна быть больше проема на 300 мм (опирание по 150 мм на кладку с каждой стороны).
3. Переворот: Рядовые Смарт-блоки переворачиваются вверх дном. Технологические вырезы в блоках образуют U-образное «корыто» для бетона.
4. Армокаркас: Внутри получившегося лотка вяжется каркас. В отличие от рядовой стены, здесь нагрузки выше, поэтому нижняя (рабочая) арматура должна быть усиленной – ∅12 мм А500С. Верхняя конструктивная – ∅8 мм А240.
5. Заливка: Полость заливается бетоном одновременно с армопоясом или очередным этапом заливки стен.

Монтаж перегородок

Внутренние ненесущие стены из перегородочных блоков (толщина 120 мм) не заливаются бетоном (они остаются пустотелыми для снижения нагрузки на перекрытие и улучшения звукоизоляции).

Как связать перегородку с несущей стеной?

Используйте выпуски из оцинкованной перфоленты.

• Лента закладывается в клеевые швы несущей стены в каждом ряду.
• Длина выпуска – 400 мм.
• Рекомендуется использовать ленту волнообразной формы для лучшей анкеровки.
• Между верхом перегородки и потолком оставляйте деформационный зазор 20-30 мм под монтажную пену (защита от трещин при прогибе перекрытия).

Кладка из смарт-блоков самостоятельно

Строительство из Смарт-блоков требует высокой культуры производства. Эту технологию нельзя назвать «быстрой и легкой кладкой для новичка», так как она объединяет в себе требования и к каменным, и к бетонным работам. Однако при строгом соблюдении инструкции, правильном увлажнении блоков перед заливкой и корректном армировании углов, вы получите монолитный дом сейсмостойкой конструкции с идеальной геометрией стен, готовых к финишной отделке.
